Este artículo presenta un modelo de cálculo predictivo basado en la norma UNI EN ISO 12354-2 para estimar el nivel de ruido de impacto in situ L’n,w en edificios residenciales utilizando las láminas acústicas de caucho reciclado certificadas PRISMI MGE.
El modelo utiliza los datos certificados de rigidez dinámica (s’) para simular la mejora del L’n,w de todo el paquete de suelo, basándose en el sistema masa–muelle de un suelo flotante. Objetivo: predecir de antemano el L’n,w alcanzable con MGE 3, 4, 5, 6, 8, 10 mm.
Qué es el modelo de cálculo del ruido de impacto ISO 12354-2
El cálculo predictivo se realiza mediante un modelo simplificado conforme a UNI EN ISO 12354-2, considerando el comportamiento masa–muelle de los suelos flotantes y aplicando factores de corrección por transmisiones laterales (+1 dB) y tolerancias de ejecución (+1 dB).
El principio masa–muelle en los suelos flotantes
La losa y la solera actúan como masas, mientras que la lámina MGE funciona como el muelle elástico que reduce la transmisión de vibraciones.
Datos de referencia del forjado
Losa de hormigón armado 20+5 cm
Masa estructural: 300 kg/m²
Masa de la solera adherida: 72 kg/m²
Masa total de la losa desnuda: 372 kg/m²
Ln,0,w de la losa desnuda: 78 dB (ISO 717-2)
La lámina acústica PRISMI MGE
Qué es PRISMI MGE

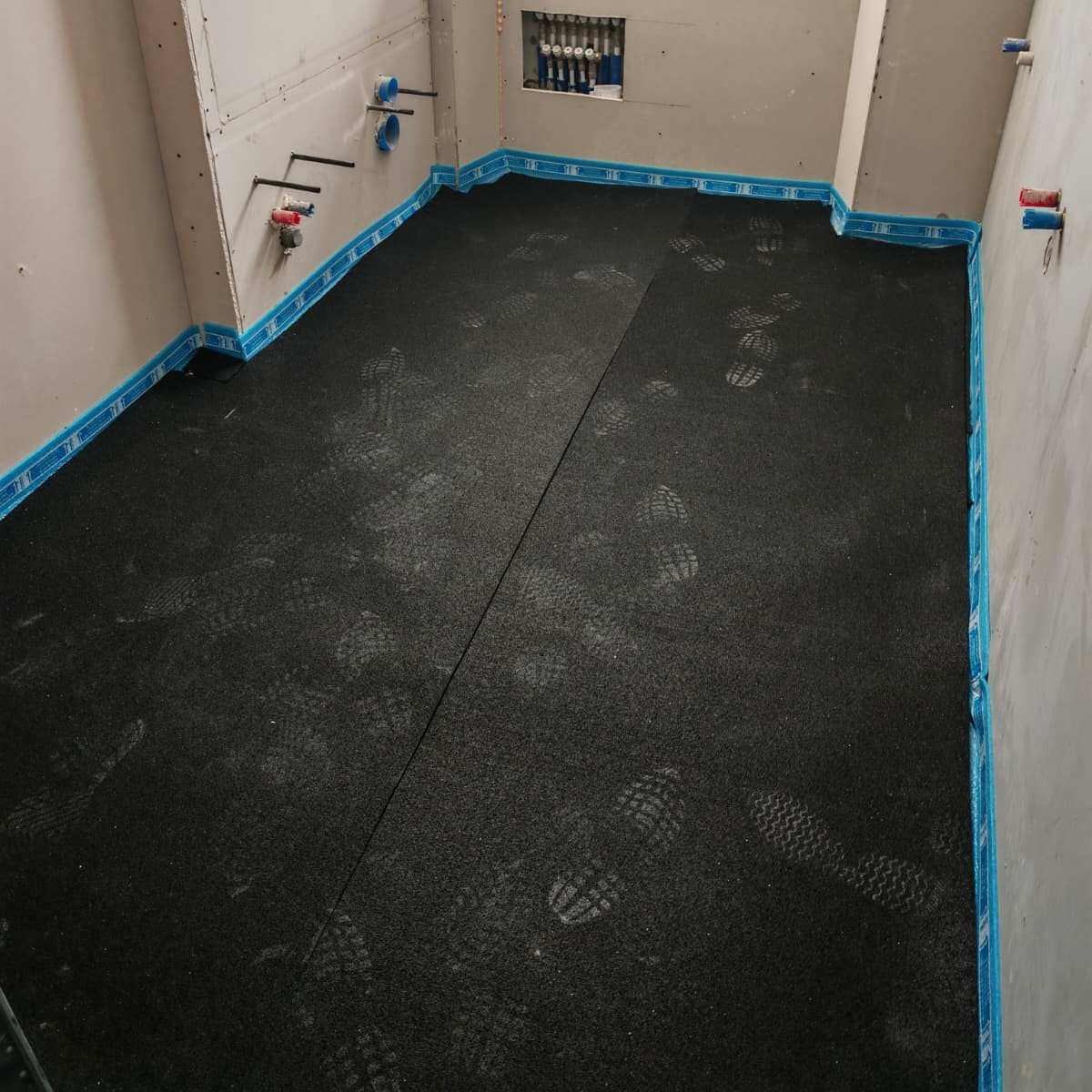

PRISMI MGE es una lámina acústica de caucho reciclado en rollos, diseñada para el aislamiento al ruido de impacto bajo soleras flotantes. Anchuras disponibles: 100 cm, 125 cm y – bajo pedido – 150 cm.
Versiones disponibles
MGE 3 mm
MGE 4 mm
MGE 5 mm
MGE 6 mm
MGE 8 mm
MGE 10 mm
Rigidez dinámica certificada s’
Ensayada según EN 29052-1:1993 – Informes acreditados: 436930 · 395711 · 436931 · 436932 · 436933 · 436929

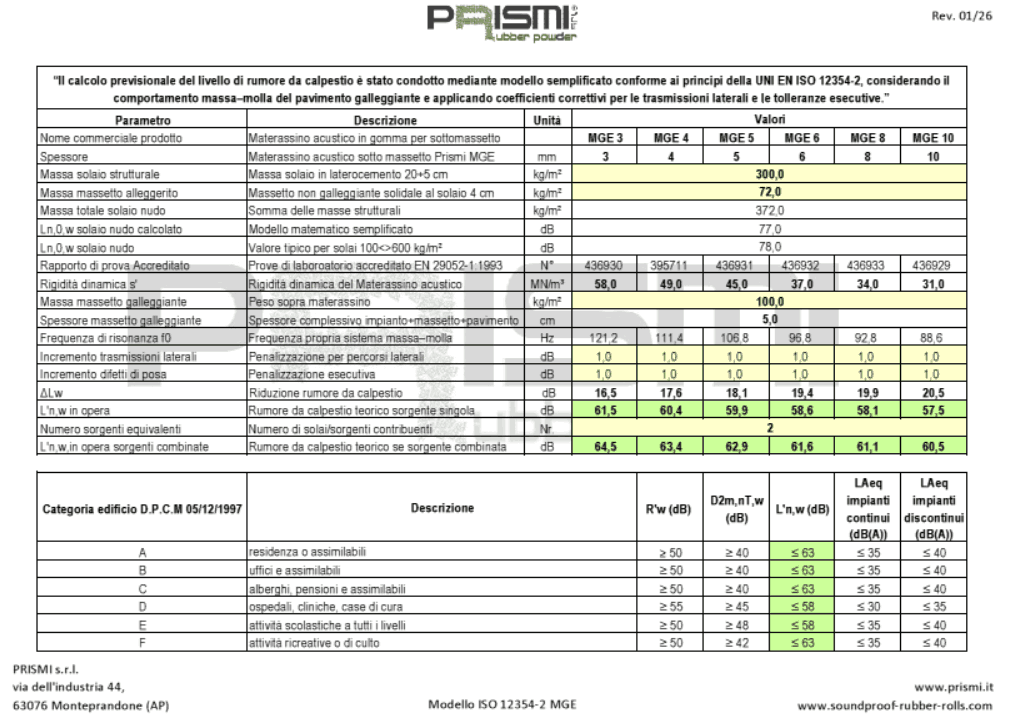

Tableau de performances MGE 3–10 mm
Espesor | s’ (MN/m³) | L’n,w en obra (dB) |
3 mm | 58,0 | 61,5 |
4 mm | 49,0 | 60,4 |
5 mm | 45,0 | 59,9 |
6 mm | 37,0 | 58,6 |
8 mm | 34,0 | 58,1 |
10 mm | 31,0 | 57,5 |
Cómo funciona el modelo de simulación acústica
Datos necesarios para la simulación
Tipo de losa Espesor MGE
Espesor de la solera flotante (5 cm – 100 kg/m²)
Número de fuentes equivalentes
Resultados del modelo
ΔLw estimado L’n,w final del sistema Verificación según DPCM 5/12/97 Conformidad con los requisitos de rendimiento acústico
Cumplimiento normativo – Decreto italiano DPCM 05/12/1997
Límites para edificios residenciales
Límite L’n,w ≤ 63 dB
Todas las versiones PRISMI MGE ≥ 4 mm cumplen.
A quién va dirigida esta herramienta
Profesionales y empresas de construcción
FAQ – Ruido de impacto & ISO 12354-2
Qué es la rigidez dinámica s’?
Es la medida de la capacidad de un material para reducir las vibraciones de impacto.
Qué L’n,w puede alcanzar PRISMI MGE?
Desde 61,5 dB (3 mm) hasta 57,5 dB (10 mm).
Cumple con la normativa?
Sí. Para edificios residenciales, MGE ≥ 4 mm cumple.
Es válido el modelo para reformas?
Sí, tanto para obra nueva como para rehabilitación.
